Tento jednokľukový presný lis s rámom H môže byť široko používaný v diverzifikovanom výrobnom procese vrátane ťahania kovov, ohýbania, označovania, sploštenia a orezávania. A mohol by tiež použiť režim jednoduchého alebo nepretržitého razenia. Tento lis na priame razenie môže byť vybavený vysokovýkonnou mokrou spojkou, čo je zelená energia a produkt vysokej hodnoty s ochranou životného prostredia, účinnosťou, vysokým krútiacim momentom a nízkym opotrebením.

Vlastnosti

Ťažký, jednodielny zváraný oceľový rám je úplne odľahčený a navrhnutý tak, aby odolal deformácii, poskytuje presnejšie výlisky a dlhšiu životnosť matrice.

Vysoko presné šesťstranné alebo osemstranné dlhé posuvné vedenie.

Upraviteľná rýchlosť posúvača počas prevádzky, vysoká miera kvalifikácie produktu a efektívnosť výroby;

Vysoký krútiaci moment, nízka hlučnosť spojky a brzdy.

Energeticky úsporný a ekologický, ultra nízka spotreba energie.

Vysoko presné prevody a vysoká tuhosť kľuky zaisťujú lisu dlhú životnosť a presnosť.

Systém núteného mazania s predvoleným monitorom zaisťuje spoľahlivosť prevádzky.

Užívateľsky príjemný dizajn a elektrický riadiaci systém poskytujúci vysokú kompatibilitu s automatizáciou.

Hydraulický ochranný systém proti preťaženiu s rýchlou odozvou zmierňuje tlak tonážneho preťaženia, okamžite zastaví lis a chráni lis a matrice pred poškodením.

Podložka tlmiaca nárazy.

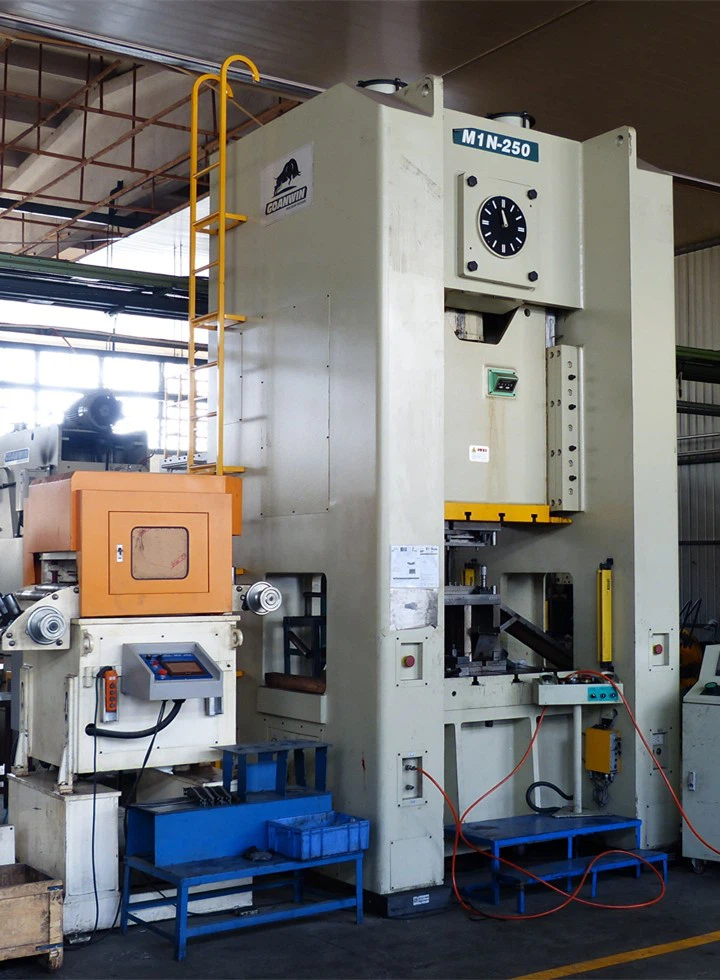

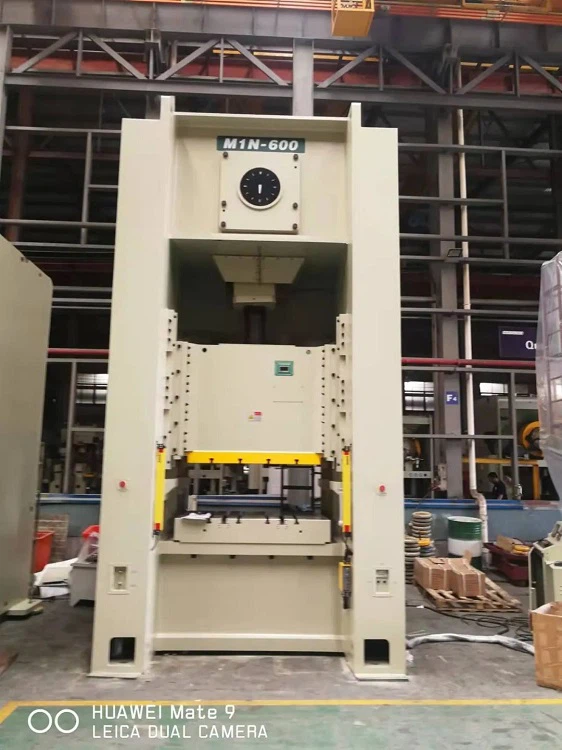

Nižšie si pozrite špecifikácie nášho rámového mechanického lisu M1N Series H a potom nás kontaktujte so žiadosťou o pomoc pri identifikácii správneho mechanického lisu pre vašu aplikáciu.

Lisy Goanwin je možné prispôsobiť tak, aby spĺňali širší rozsah SPM, zdvih, bod hodnotenia (BDC), lôžko a ďalšie špecifikácie a rozmery.

Technické údaje

Model		M1N-125		M1N-160		M1N-200		M1N-250		M1N-315		M1N-400	M1N-500	M1N-600	M1N-800
		V	H	V	H	V	H	V	H	V	H	V	V	V	V
Kapacita	Tona	125		160		200		250		315		400	500	600	800
Menovitý tonážny bod	mm	6	3	6	3	6	3	7	3.5	7	3.5	8	8	10	13
Mŕtvica	mm	180	80	200	90	200	100	250	150	250	150	300	300	300	300
Úder za minútu	SPM	35-60	60-90	20-50	50-70	20-50	50-70	20-40	40-50	20-40	40-50	20-35	20-30	15-25	10月20日
	SPM	35		35		35		30		30		30	25	20	15
Výška zomrie	mm	360		460		450		500		550		550	550	550	600
Posunutie nastavenie	mm	80		100		110		120		120		120	150	150	150
Oblasť snímky	mm	900x600		900x700		1000x700		1100x700		1100x800		1300x900	1400x900	1400x1000	1700x1200
Oblasť podpery	mm	1000x600x110		1100x800x160		1200x800x170		1250x900x180		1300x900x200		1400x1000x220	1500x1100x230	1600x1100x240	1800x1300x24
Stopka diera	mm	Ø65		Ø65		Ø65		Ø65		Ø65		Ø65	Ø65	Ø65	Ø70
Hlavný motor	kw.p	15x4		15x4		18.5x4		22x4		30x4		37x4	45x4	55x4	75x4
Posuvný nastavovací motor	kw.p	0.75x4		0.75x4		0.75x4		1.5x4		1.5x4		2.2x4	2.2x4	3.7x4	5x4
Tlak vzduchu	kg/cm²	6		6		6		6		6		6	6	6	6
Bočné otváranie		600x450		750x450		750x600		750x600		750x600		800x600	900x600	1000x600	1000x600
Presnosť		GB(JIS)1trieda		GB(JIS)1trieda		GB(JIS)1trieda		GB(JIS)1trieda		GB(JIS)1trieda		GB(JIS)1trieda	GB(JIS)1trieda	GB(JIS)1trieda	GB(JIS)1trieda
