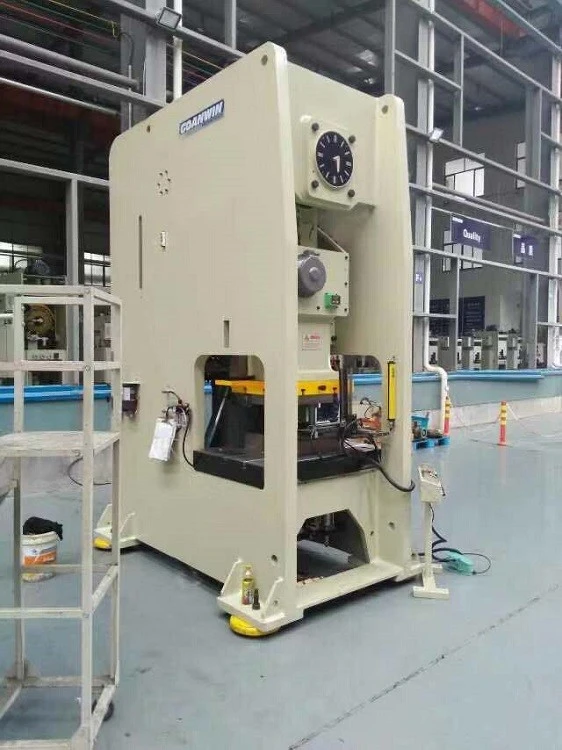

Lis s priamymi stranami série D1N je určený na lisovanie malých dielov pri vysokých rýchlostiach jedného zdvihu alebo v kontinuálnom režime, s použitím buď polotovarov alebo zvitkov. V porovnaní s lisom s rámom C má ekonomickú cenu, D1N ponúka podobné charakteristiky uhlového vychýlenia. Konštrukcia mechanického lisu D1N umožňuje aj jednoduché prispôsobenie automatizačných zariadení.
Vlastnosti
Vysoká tuhosť zváraného tela s menším priehybom.
Upraviteľná rýchlosť posúvača počas prevádzky, vysoká miera kvalifikácie produktu a efektívnosť výroby;
Energeticky úsporný a ekologický, ultra nízka spotreba energie.
Vysoko presné prevody a vysoká tuhosť kľuky zaisťujú lisu dlhú životnosť a presnosť.
Systém núteného mazania s predvoleným monitorom zaisťuje spoľahlivosť prevádzky.
Užívateľsky príjemný dizajn a elektrický riadiaci systém poskytujúci vysokú kompatibilitu s automatizáciou.
Hydraulický ochranný systém proti preťaženiu s rýchlou odozvou zmierňuje tlak tonážneho preťaženia, okamžite zastaví lis a chráni lis a matrice pred poškodením.
Podložka tlmiaca nárazy.
Nižšie si pozrite špecifikácie nášho mechanického lisu s priamymi stranami série D1N a potom nás kontaktujte, aby sme vám pomohli pri identifikácii správneho mechanického lisu pre vašu aplikáciu.
Lisy Goanwin je možné prispôsobiť tak, aby spĺňali širší rozsah SPM, zdvih, bod hodnotenia (BDC), lôžko a ďalšie špecifikácie a rozmery.
Technické údaje
| Model | D1N-80 | D1N-110 | D1N-160 | D1N-200 | D1N-260 | ||||||
| V | H | V | H | V | H | V | H | V | H | ||
| Kapacita | Tona | 80 | 110 | 160 | 200 | 260 | |||||
| Menovitý tonážny bod | mm | 4 | 2 | 6 | 3 | 6 | 3 | 6 | 3 | 7 | 3.5 |
| Mŕtvica | mm | 150 | 70 | 180 | 80 | 200 | 90 | 200 | 100 | 250 | 150 |
| Výška zomrie | mm | 340 | 380 | 360 | 410 | 460 | 515 | 460 | 510 | 500 | 550 |
| Úder za minútu | SPM | 35-80 | 80-120 | 30-60 | 60-90 | 20-50 | 40-70 | 20-50 | 50-70 | 20-40 | 20-50 |
| Posunutie nastavenie | mm | 80 | 80 | 100 | 110 | 120 | |||||
| Oblasť snímky | mm | 560x420x70 | 650x470x80 | 700x550x90 | 850x630x90 | 950x700x100 | |||||
| Oblasť podpery | mm | 930x550x90 | 1090x600x110 | 1190x800x140 | 1400x820x160 | 1530x840x180 | |||||
| Hlavný motor | kw.p | 7.5x4 | 11x4 | 15x4 | 18.5x4 | 22x4 | |||||
| Zariadenie na úpravu posúvania | Elektrická jazda | ||||||||||
| Tlak vzduchu | kg/cm² | 6 | 6 | 6 | 6 | 6 | |||||
| Rozmer lisov | mm | 1300x1890x3000 | 1420x1985x3200 | 1600x2200x3500 | 1750x2500x3900 | 2780x1850x4470 | |||||
| Presnosť lisu | GB(JIS)1trieda | GB(JIS)1trieda | GB(JIS)1trieda | GB(JIS)1trieda | GB(JIS)1trieda | ||||||
| Kapacita podušky | Tona | 3.6 | 6.3 | 10 | 14 | 14 | |||||
| Zdvih podušky | mm | 70 | 80 | 80 | 100 | 100 | |||||
| Efektívna oblasť die Cushion | mm² | 450x310 | 500x350 | 650x420 | 710x480 | 810x480 | |||||
| Bočné otváranie | 560x455 | 610x660 | 820x810 | 840x700 | 860x745 | ||||||
